Description de la pompe à chaleur DORIN INVERTER CO2 ((R744) Systèmes de pompe à chaleur Dioxyde de carbone pompe à chaleur haute température source d'air et source d'eau
Pompes à chaleur à haute température à dioxyde de carbone
Le dioxyde de carbone est un fluide de travail naturel, avec une conductivité thermique élevée et une capacité thermique spécifique, ce qui contribue à obtenir un coefficient de transfert de chaleur élevé;faible viscosité dynamique peut réduire la chute de pression du fluide de travail dans le tubeLa haute densité de vapeur contribue à améliorer le débit de masse du fluide de travail.le rapport de densité (le rapport de densité représente la différence entre les propriétés du gaz et du liquide) est faible, ce qui est bénéfique pour la distribution du fluide de travail, et la tension de surface est faible, ce qui peut améliorer l'ébullition dans l'évaporateur et l'intensité de transfert de chaleur de la zone.La densité du gaz est élevée., et la capacité de chauffage par unité de volume est grande, soit environ 5 fois celle du R22, ce qui peut réduire la taille des tuyaux et des compresseurs, rendant le système plus léger, compact et de petite taille.Le rapport de pression du compresseur (rapport entre la pression de condensation et la pression d'évaporation du fluide de travail) est faibleDans ce cas, le processus de compression peut être plus proche de la compression isentropic et l'efficacité est améliorée.
Le processus du cycle de réfrigération transcritique du dioxyde de carbone est légèrement différent de celui du cycle de réfrigération par compression de vapeur ordinaire.La pression d'aspiration du compresseur est inférieure à la pression critiqueLe processus endothermique du cycle se déroule toujours dans des conditions subcritiques.Le processus d'échange de chaleur repose sur la chaleur latente pour compléterCependant, la pression des gaz d'échappement du compresseur est supérieure à la pression critique et aucun condensat n'est produit pendant le processus de libération de chaleur du milieu de travail.L'échangeur de chaleur à haute pression n'est plus appelé condensateurLe concept traditionnel de température de condensation a été perdu, ce qui signifie que le processus d'échange de chaleur repose sur une chaleur sensible pour être terminé.

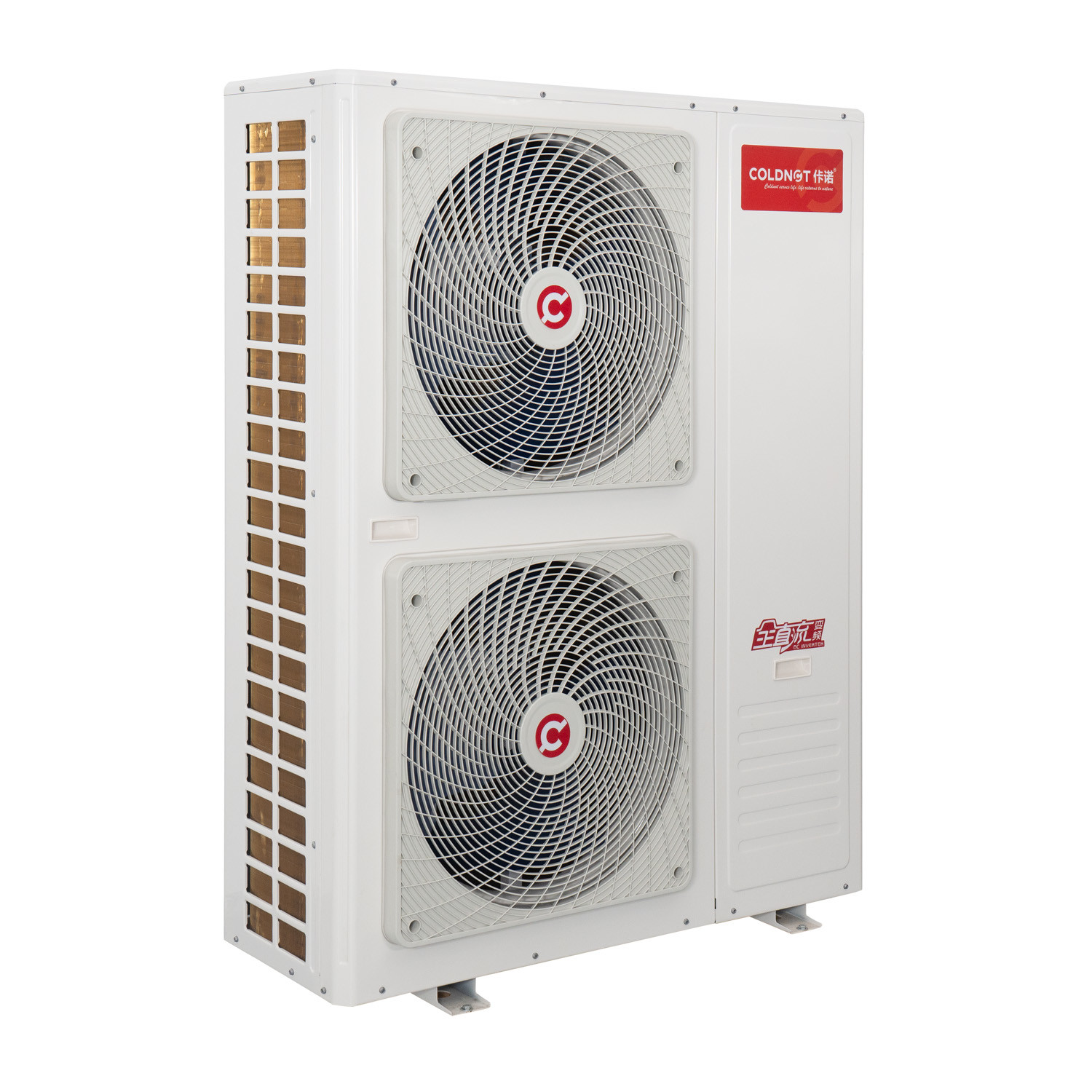

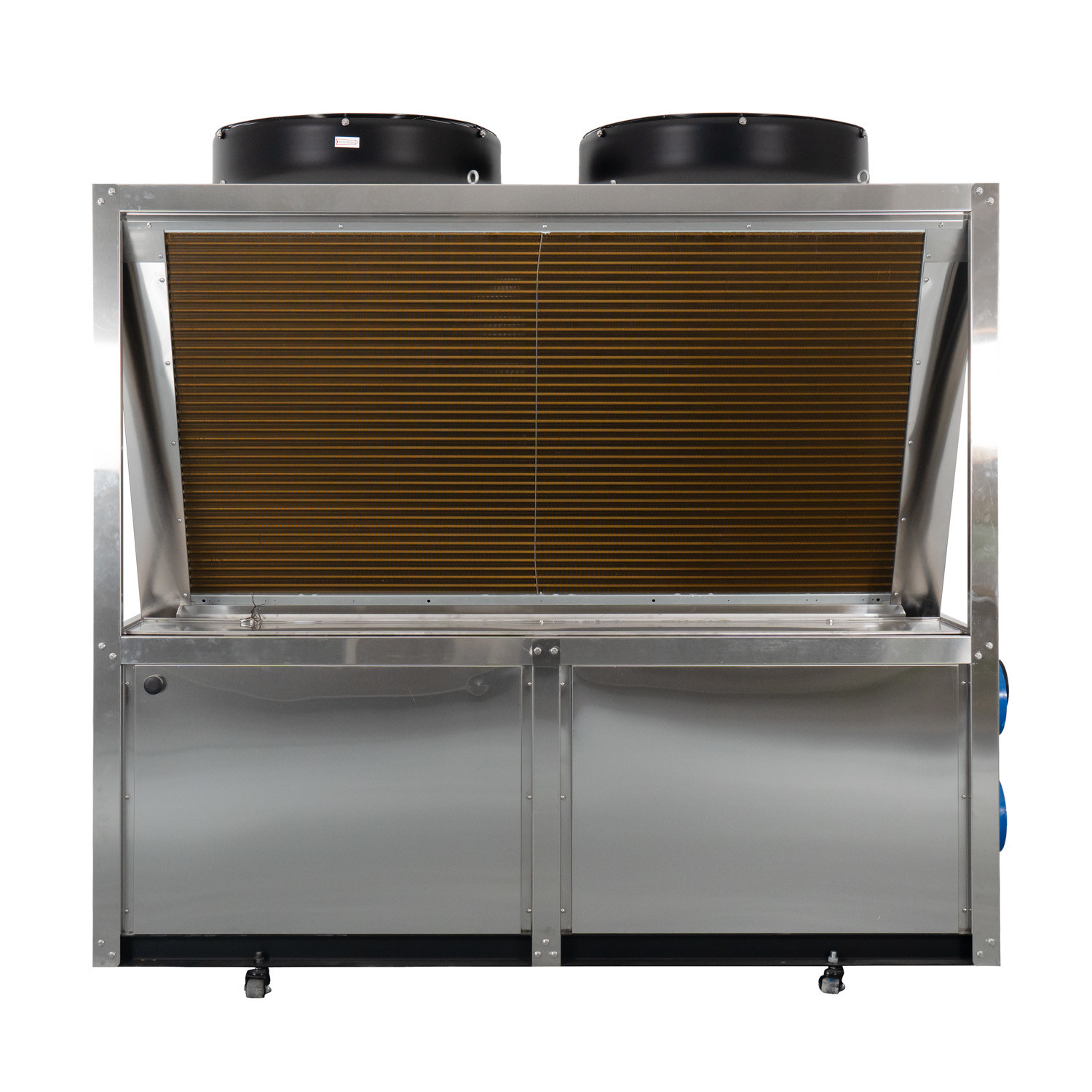

Performance de 8 kw R744 pompe à chaleur à CO2 chauffe-eau d'usage résidentiel -25 degrés stable
Conditions de travail à température extrêmement basse: température ambiante DB-10-C, température d'entrée d'eau 9°C;
Condition de dégel: température ambiante DB2°C/WB1°C, température d'entrée d'eau 9°C; condition de basse température: température ambiante DB7°C/WB6°C, température d'entrée d'eau 9°C; condition de travail standard:température ambiante DB20°C /WB15°C, température de l'eau d'entrée 15°C; conditions de travail à haute température: température ambiante DB38°C/WB23°C, température de l'eau d'entrée 29°C.

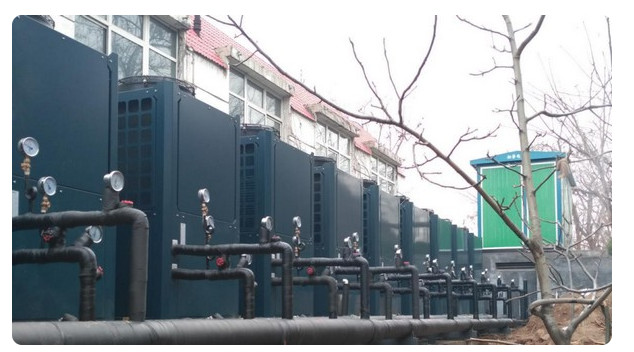

Note d'installation:
1- l'espacement autour de l'installation ne doit pas être inférieur à Im;
2Les conduites autres que la pompe à chaleur doivent être protégées du gel et des éléments de chauffage peuvent être installés;
3Des mesures d'isolation thermique et de protection doivent être prises pour les conduites de circulation de l'eau chaude afin d'éviter les pertes de chaleur.
HP | A/mm | B/mm | C/mm |
7.5 | 1450 | 950 | 1450 |
10 | 1600 | 950 | 1500 |
15 | 1850 | 1150 | 1900 |
20 | 2050 | 1150 | 1950 |
30 | 2670 | 1410 | 2150 |
40 | 2290 | 2270 | 1980 |
Diagramme d'application Réservoir d'eau sous pression
8 kw R744 pompe à chaleur à CO2 chauffe-eau d'usage résidentiel -25 degrés stable
Diagramme du système Système de contrôle intelligent
8 kw R744 pompe à chaleur à CO2 chauffe-eau d'usage résidentiel -25 degrés stable
Liste des spécifications de la pompe à chaleur à eau chaude CO2 8 kw R744 pompe à chaleur à CO2 chauffe-eau d'usage résidentiel -25 degrés stable |
||||||||
Modèle | Le système d'avertissement doit être conforme à la présente directive. | SJKRS-28II/C: les données sont fournies à l'autorité compétente. | SJKRS-36II/C | SJKRS-55II/C: les données sont fournies à l'autorité compétente. | SJKRS-73II/C: | Le numéro de série SJKRS-106II/C | SJKRS-160II/C est un système d'échange de données. | |
Spécification | 2 ch | 7.5 ch | 10 ch | 15 ch | 20 ch | 30 ch | 45 ch | |
Énergie électrique | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
Méthode de chauffage | Chauffage direct / circulation | |||||||
Condition de travail nominale | (kW) capacité de chauffage | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
(kW) Puissance d'entrée |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
Le COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
(m3/h) Flux d'eau de chauffage |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
Conditions de travail à haute température | (kw) capacité de chauffage | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
(kw) Puissance d'entrée | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
Le COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
(m3/h) Flux d'eau de chauffage |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
Conditions de travail à basse température | (kw) capacité de chauffage | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
(kw) Puissance d'entrée | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
Le COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
(m3/h) Flux d'eau de chauffage |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
Informations sur les pièces | Taille de l'interface des conduites d'eau | DN15 | DN20 | DN25 | DN32 | |||
Échangeur de chaleur à eau | Échangeurs de chaleur à plaques ou tubes | |||||||
Échangeur de chaleur à air | Ailettes en aluminium de tubes de cuivre | |||||||
Type de compresseur | à double rotation | Type de moteur à commande directe semi-fermé | ||||||
Panneau de commande | Écran tactile couleur | |||||||
Température maximale de sortie | 85°C | 90°C | ||||||
Réfrigérant | R744 (CO2) | |||||||
Pression de conception (MPa) | Le système d'alimentation doit être équipé d'un système d'alimentation électrique. | |||||||
Dimensions (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070 x 2150 x 2245 | |
(dB) Bruit | ≤ 44 | ≤ 56 | ≤ 59 | ≤ 62 | ≤ 67 | ≤ 70 | ≤ 70 | |
(kg) Poids | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
Température de l'eau d'alimentation ((°C) | 5 à 40 | |||||||
(pression de l'eau d'alimentation MPa) | 0.05 à 0.4 | |||||||
Température de sortie de l'eau (°C) | 55 à 85 | 55 à 90 | ||||||
Débit maximal | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
Température ambiante (°C) | - 25 à 43 |
Diagramme schématique du système
