Description de source d'air de pompe à chaleur de haute température de dioxyde de carbone de systèmes de pompe à chaleur du CO2 d'INVERSEUR de DORIN (R744) et de source d'eau
L'unité transcritical de pompe à chaleur de dioxyde de carbone a un effet économiseur d'énergie significatif dans la récupération de chaleur de rebut. Par les excellentes caractéristiques du dioxyde de carbone supercritiques, seulement un peu d'électricité est exigée pour produire l'eau chaude à hautes températures. Dans l'aire froide de 100 à 20 degrés dans le nord, la chaleur résiduelle d'air peut être absorbée. Dans le secteur supercritique du dioxyde de carbone, l'échangeur de chaleur de gaz peut efficacement encore produire l'eau chaude à hautes températures au-dessus de 60 °C.
Principe de fonctionnement de pompe à chaleur de CO2
Le principe de travail de la pompe de CO2Heat est que le réfrigérant absorbe la chaleur dans l'air (ou l'eau), comprimée par le compresseur pour devenir un gaz à hautes températures et à haute pression à décharger. Le gaz réfrigérant à hautes températures et à haute pression est refroidi par le refroidisseur de gaz et transfère la chaleur à l'eau réalisent alors la fonction de chauffage.
La température fonctionnante de la pompe à chaleur de dioxyde de carbone : - température de l'eau 43-43℃Outlet : 35-100℃COP : 3.2-7.0

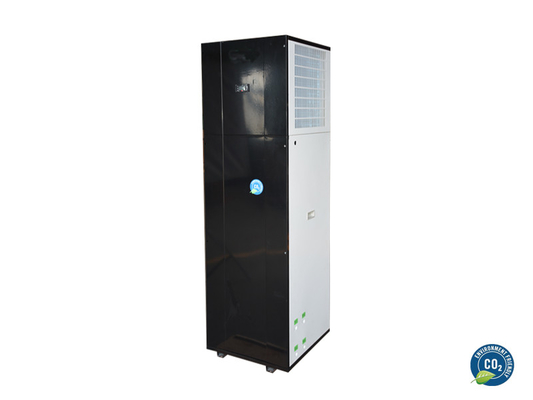

Représentation de système résidentiel de pompe à chaleur de CO2 de Zew la Zélande 8kw pour le chauffage des locaux combiné et le chauffage d'eau chaude
Conditions de travail très réduites de la température : température ambiante DB-10-C, la température 9°C d'admission de l'eau ;
Dégivrez la condition : température ambiante DB2°C/WB1°C, la température 9°C d'admission de l'eau ; état de basse température : température ambiante DB7°C/WB6°C, la température 9°C d'admission de l'eau ; condition de travail standard : °C de la température ambiante DB20°C /WB15, température de l'eau d'admission 15°C ; condition de travail à hautes températures : température ambiante DB38°C/WB23°C, température de l'eau d'admission 29°C.
Notes d'installation :
1. L'espacement autour de l'installation ne doit pas être moins d'Im ;
2. Les canalisations autres que la pompe à chaleur devraient être protégées contre le gel et des éléments de chauffe peuvent être installés ;
3. des mesures d'isolation thermique et de protection devraient être prises pour les canalisations pour que la circulation d'eau chaude empêche la perte de chaleur.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Réservoir d'eau de Pression-incidence de diagramme d'application
Système résidentiel de pompe à chaleur de CO2 de Zew la Zélande 8kw pour le chauffage des locaux combiné et le chauffage d'eau chaude
Système de contrôle de Smart de diagramme de système
Système résidentiel de pompe à chaleur de CO2 de Zew la Zélande 8kw pour le chauffage des locaux combiné et le chauffage d'eau chaude
|
Liste de spécifications d'unité d'eau chaude de pompe à chaleur de CO2 Système résidentiel de pompe à chaleur de CO2 de Zew la Zélande 8kw pour le chauffage des locaux combiné et le chauffage d'eau chaude |
||||||||
| Modèle | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Spécifications | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Alimentation d'énergie | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Méthode de chauffage | Chauffage direct/circulation | |||||||
| Condition de travail nominale | capacité de chauffage (kilowatt) | 7,45 | 28,1 | 37,7 | 56,1 | 74,1 | 108,6 | 158,7 |
| (kilowatt) Puissance d'entrée |
1,61 | 6,1 | 8,2 | 12,2 | 16,1 | 23,6 | 34,5 | |
| CANNETTE DE FIL | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (³ de m /h) Écoulement d'eau de chauffage |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Conditions de travail à hautes températures | capacité de chauffage (kilowatt) | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| puissance d'entrée (kilowatt) | 1,73 | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| CANNETTE DE FIL | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| (³ de m /h) Écoulement d'eau de chauffage |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Conditions de travail de basse température | capacité de chauffage (kilowatt) | 4,3 | 15,7 | 19,1 | 31,8 | 38,9 | 59,3 | 90 |
| puissance d'entrée (kilowatt) | 1,59 | 5,8 | 7,1 | 11,8 | 14,4 | 21,9 | 33,3 | |
| CANNETTE DE FIL | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (³ de m /h) Écoulement d'eau de chauffage |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| L'information de pièces | Taille d'interface de conduite d'eau | DN15 | DN20 | DN25 | DN32 | |||
| Échangeur de chaleur de l'eau | Échangeur de chaleur de plat ou de tube | |||||||
| Échangeur de chaleur d'air | Ailerons en aluminium de tube de cuivre | |||||||
| Type de compresseur | Double rotatoire | type de échange Semi-fermé | ||||||
| Panneau d'opération | Écran tactile de couleur | |||||||
| La température maximum de débouché | 85℃ | 90℃ | ||||||
| Réfrigérant | R744 (CO2) | |||||||
| Pressur de conception (MPA) | 15MPa) (de HP/8MPa (LP) | |||||||
| Dimensions (L, W, H millimètres) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| bruit (DB) | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| poids (kilogramme) | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Feedwatertemperature (℃) | 5~40 | |||||||
| (MPA de pression d'eau d'alimentation) | 0.05~0.4 | |||||||
| La température de débouché de l'eau (℃) | 55~85 | 55~90 | ||||||
| Écoulement maximum | 0,24 | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Température ambiante (℃) | -25~43 | |||||||
Schéma de principe de système
Le foyer de Leomon) Energy-saving Technology Co, Ltd. sur la conception et produire la Co, les pompes à chaleur, les pompes à chaleur de machine à vapeur et les dessiccateurs fermés, fournissent également de diverses solutions d'énergie.
Nous a une chaîne industrielle complète de Co, de séries de pompe à chaleur, de pompe à chaleur de machine à vapeur, et de séries fermées de Drver. Les produits incluent la Co, la pompe à chaleur de chauffage d'eau, la Co, la pompe à chaleur de chauffage, la Co, le ventilateur de la chaleur, l'UItra-basse température Co, la pompe à chaleur de cascade, et la Co, la pompe à chaleur de source d'eau, la Co, la pompe à la chaleur in-1 chaude domestique de Water+Heating+Solar 3, la Co, la pompe à chaleur de piscine, la Co multifonctionnelle, la piscine Constant Temperature et la pompe à chaleur d'humidité, la pompe à chaleur à hautes températures de machine à vapeur (120℃), dessiccateur fermé et ainsi de suite. Parmi eux, le volume d'exportation pour la Co, pompes à chaleur est sur le dessus. Les pompes à chaleur de source d'eau carbonatée sont très utilisées dans les sud. Notre pompe à la chaleur 3 in-1 pour l'énergie solaire chaude domestique de Water+Heating+ est chaleureux accueil sur le marché particulièrement sur le marché européen. Ce qui est plus, la pompe à chaleur à hautes températures de machine à vapeur (120°C) est devenu un substitut parfait pour la chaudière.
