Co, réfrigérant : Avantages pour
①Inflammable, non-toxique.
②Produit naturel.
3Does ne pas exiger de toutes procédures spéciales de récupérer le réfrigérant
4 aucun besoin de reacquire.
5 aucun dommages à la couche d'ozone.
6.ODP=0 (valeur potentielle de menace de l'ozone 0) 2
7.GWP=1 (valeur 1 de potentiel d'effet de serre)
8.Not sujet à l'impôt et aux règlements de réglementation de tout pays.
Avantages pour Co, pompe à chaleur : pompe à chaleur résidentielle de source d'air de CO2 d'eau chaude à la température extérieure et à la température de l'eau de sortie 80°C de -15°C
la température de l'eau 1The peut être jusqu'à 100℃, stockage à hautes températures peut réduire le volume du réservoir d'eau.
2 la limite de travail is-43℃, mais l'eau peuvent encore être déchargés efficacement.
la CANNETTE DE FIL 3 maximum est 5.5.And pour la machine multifonctionnelle tout-en-un, sa CANNETTE DE FIL maximum est 7.
La machine 4 tout-en-un peut produire l'eau chaude et froide en même temps à réaliser pour maximiser l'utilisation efficiencial d'énergie.
5.Can rencontrent la consommation d'eau différente.
6 le mécanisme simple 520kW coaxial peut être combiné avec les modules multiples.
⑦Sécurité, avec 6times pour la protection de sécurité de surpression, l'eau et la séparation de l'électricité.
⑧Le contrôle frequengy intelligent de conversion peut économiser 50% de l'énergie en dégivrant.
conception 9.Split, particulièrement pour les endroits ayant beaucoup d'étages qui ne peuvent pas être levés et transportés.
10. Le contrôle sans fil intelligent d'APPLI, peut réaliser la gestion téléguidée.

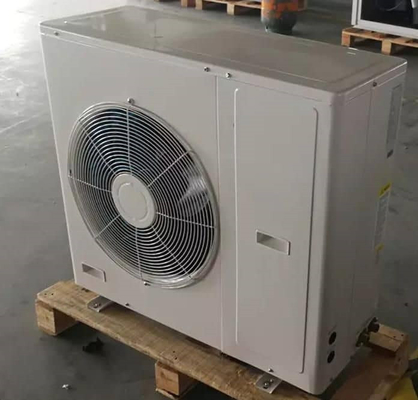

Pompe à chaleur d'inverseur de C.C de CO2
Compresseur à deux étages de la fréquence 1.DC variable.
2. La machine de type fente peut être configurée avec un volume maximum de réservoir d'eau est 2000L.
volume intégré de réservoir de l'eau 3.Integrated comme 40L, 180L, 220L, 260L, 320L
④Fonctions de produit : Machine simple d'unité d'eau chaude, chauffe-eau, chauffage solaire chaud domestique de Water+ Heating+.
(5 appropriés aux maisons, à illas, aux petits hôtels, aux petites usines, à la désinfection d'hôpital, etc.

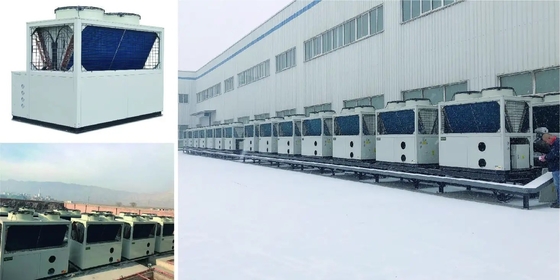

Pompe à chaleur d'inverseur de CO2AC
Compresseur de l'inverseur 1AC.
②Contrôle de canalisation de CPP/PLC, écran tactile coloré.
Le réservoir d'eau de la pression 3 atmosphérique peut être arbitrairement configuré, et la capacité du réservoir d'eau
peut être configuré sur demande.
④Fonction de produit : Eau chaude + chauffage à hautes températures
5Suitable pour de grands et moyens hôtels, usines moyennes et à grande échelle commerciales
bâtiments résidentiels, stades, fermes et d'autres endroits qui ont besoin chauffer.
Représentation de pompe à chaleur résidentielle de source d'air de CO2 d'eau chaude à la température extérieure et à la température de l'eau de sortie 80°C de -15°C
Conditions de travail très réduites de la température : température ambiante DB-10-C, la température 9°C d'admission de l'eau ;
Dégivrez la condition : température ambiante DB2°C/WB1°C, la température 9°C d'admission de l'eau ; état de basse température : température ambiante DB7°C/WB6°C, la température 9°C d'admission de l'eau ; condition de travail standard : °C de la température ambiante DB20°C /WB15, température de l'eau d'admission 15°C ; condition de travail à hautes températures : température ambiante DB38°C/WB23°C, température de l'eau d'admission 29°C.
Notes d'installation :
1. L'espacement autour de l'installation ne doit pas être moins d'Im ;
2. Les canalisations autres que la pompe à chaleur devraient être protégées contre le gel et des éléments de chauffe peuvent être installés ;
3. des mesures d'isolation thermique et de protection devraient être prises pour les canalisations pour que la circulation d'eau chaude empêche la perte de chaleur.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
|
Pompe à chaleur d'inverseur de C.C de CO2 pompe à chaleur résidentielle de source d'air de CO2 d'eau chaude à la température extérieure et à la température de l'eau de sortie 80°C de -15°C |
|||||
| Type | LN-6ZW-40L | LN-7ZW-250L | LN-8ZW | ||
| Fonction | Capacité de chauffage | kilowatt | 6,0 | 6,8 | 7,8 |
| Capacité d'eau chaude | L/H | 114,6 | 129,9 | 149 | |
| Puissance fournie de chauffage | kilowatt | 1,30 | 1,51 | 1,7 | |
| CANNETTE DE FIL | W/W | 4,6 | 4,5 | 4,6 | |
| Alimentation d'énergie | V/Ph/Hz | 115V~220V~50/60Hz | |||
| Température de l'eau de sortie évaluée | ℃ | 60,0 | |||
| Température de l'eau de sortie maximum | ℃ | 90,0 | |||
| Température ambiante de température ambiante fonctionnante | ℃ | (-) 25-43 | |||
| Taille de tuyau de connexion de l'eau | millimètre | DN20 | |||
| Réfrigérant | Type | R744/CO2 | |||
| Dimensions | millimètre | 520x 520x 1700 | 850x 680x 2060 | 910x430x920 | |
| Niveau sonore | DB (A) | 42,0 | 43,0 | 44,0 | |
| Poids net | Kilogramme | 149,0 | 224,0 | 130,0 | |
| Inverseur | C.C | ||||
| État de température standard : | |||||
| Température ambiante 20°C, température de l'eau : Admission 15" C, débouché 60°C | |||||
| Pompe à chaleur d'inverseur à C.A. de CO2 | ||||||
| Type | LN-40ZW | LN-75ZW | LN-120ZW | |||
| Fonction | Capacité de chauffage | kilowatt | 40 | 75,5 | 125,4 | |
| Capacité d'eau chaude | L/H | 764 | 1442 | 2396 | ||
| Puissance fournie de chauffage | kilowatt | 9 | 16,7 | 26,6 | ||
| CANNETTE DE FIL | W/W | 4,4 | 4,5 | 4,7 | ||
| Alimentation d'énergie | V/Ph/Hz | 380V~415V~ 50/60Hz | ||||
| Température de l'eau de sortie évaluée | ℃ | 60 | ||||
| Température de l'eau de sortie maximum | ℃ | 90 | ||||
| Température ambiante de température ambiante fonctionnante | ℃ | (-) 25-43 | ||||
| Taille de tuyau de connexion de l'eau | millimètre | DN20 | DN20 | DN25 | ||
| Réfrigérant | Type | R744/CO2 | ||||
| Dimensions | millimètre | 1803x830x2100 | 2045x1108x2300 | 2470x1370x2415 | ||
| Niveau sonore | DB (A) | 49 | 54 | 65 | ||
| Poids net | Kilogramme | 530 | 985 | 1360 | ||
| Inverseur | C.A. | |||||
| État de température standard : | ||||||
| Température ambiante 20°C, température de l'eau : Admission 15' C, débouché 60C | ||||||
Réservoir d'eau de Pression-incidence de diagramme d'application
pompe à chaleur résidentielle de source d'air de CO2 d'eau chaude à la température extérieure et à la température de l'eau de sortie 80°C de -15°C
Système de contrôle de Smart de diagramme de système
pompe à chaleur résidentielle de source d'air de CO2 d'eau chaude à la température extérieure et à la température de l'eau de sortie 80°C de -15°C
Schéma de principe de système
