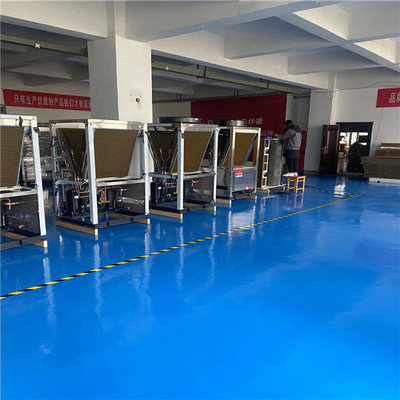

Puissance des pompes à chaleur aérothermiques ou hydrothermiques utilisant du CO2 comme réfrigérant
Le contrôleur de pompe à chaleur au dioxyde de carbone, la pompe à chaleur au dioxyde de carbone comprend un compresseur, un ventilateur, une pompe à eau, une vanne d'expansion électronique, une vanne à trois voies, un évaporateur et un échangeur de chaleur, et le contrôleur comprend un capteur de température, qui est disposé sur la pompe à chaleur au dioxyde de carbone et est utilisé pour détecter la température de chaque point clé ; contrôle de pression haute pression, qui est réglé à la sortie du compresseur, détecte si la pression de la pompe à chaleur au dioxyde de carbone dépasse la limite supérieure définie et envoie un signal au MCU ; contrôle de pression basse pression, qui est réglé à l'entrée du compresseur, détecte si la pression de la pompe à chaleur au dioxyde de carbone est inférieure à la limite inférieure définie et envoie un signal au MCU ; le module de commande de relais est utilisé pour commander le compresseur, le ventilateur et la vanne à trois voies ; le module de commande de la pompe à eau est utilisé pour régler la vitesse de la pompe à eau ; le module de commande de la vanne d'expansion électronique est utilisé pour commander la vanne d'expansion électronique. Le contrôleur résout efficacement des problèmes complexes tels que le coût élevé du système de contrôle, le diagnostic intelligent des pannes et le fonctionnement économe en énergie et efficace, et optimise le système de contrôle grâce à l'analyse et au traitement des données en temps réel.
Un système de séchage de boues à pompe à chaleur au dioxyde de carbone, le système de séchage de boues à pompe à chaleur au dioxyde de carbone comprend : une unité de séchage de boues, l'unité de séchage de boues est utilisée pour sécher les boues afin d'obtenir des boues séchées et de l'air chaud humide ; et une pompe à chaleur au dioxyde de carbone Une unité, l'unité de pompe à chaleur au dioxyde de carbone est utilisée pour transformer l'air chaud et humide entrant dans l'unité de pompe à chaleur au dioxyde de carbone depuis l'unité de séchage de boues en air sec à haute température, puis pour renvoyer l'air sec à haute température à l'unité de séchage de boues, l'air sec à haute température est utilisé comme source de chaleur pour sécher les boues. Le modèle d'utilité adopte une unité de pompe à chaleur au CO2 supercritique, la température d'échappement du compresseur est élevée, la chaleur latente du CO2 est élevée et non condensable, de sorte que la température de la sortie d'air chaud peut atteindre plus de 100 °C, et l'efficacité de séchage est considérablement améliorée
Le système de chauffage direct à plusieurs réservoirs en série de pompes à chaleur au dioxyde de carbone comprend : une unité de pompe à chaleur au dioxyde de carbone et des réservoirs d'eau, et est caractérisé en ce que : les réservoirs d'eau sont plusieurs et sont connectés en série les uns aux autres, et une vanne d'arrêt est disposée entre deux réservoirs d'eau adjacents ; La sortie d'eau de l'unité de pompe à chaleur est connectée au premier réservoir d'eau, et le port de retour d'eau de l'unité de pompe à chaleur au dioxyde de carbone est connecté au réservoir d'eau terminal ; la sortie d'eau du premier réservoir d'eau est connectée à l'entrée d'eau de l'équipement de chauffage, et le réservoir d'eau terminal est connecté à l'entrée d'eau de l'équipement de chauffage ; Une branche d'alimentation en eau du robinet est également prévue sur la branche d'alimentation en eau entre l'unité de pompe à chaleur au dioxyde de carbone et le premier réservoir d'eau. Le modèle d'utilité a une structure simple, une installation et un réglage pratiques, améliore la stabilité de l'unité, réduit les coûts de maintenance et de matériaux, et améliore l'efficacité de l'échange de chaleur de l'échangeur de chaleur de la pompe à chaleur au dioxyde de carbone transcritique.

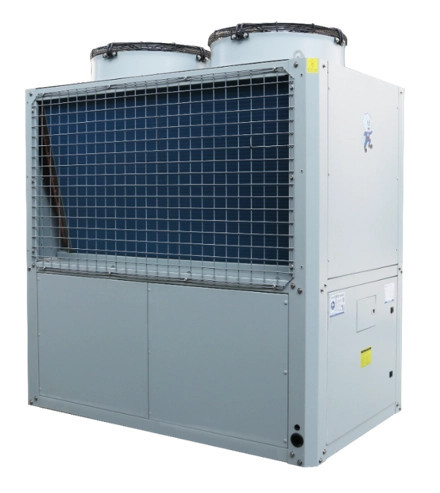

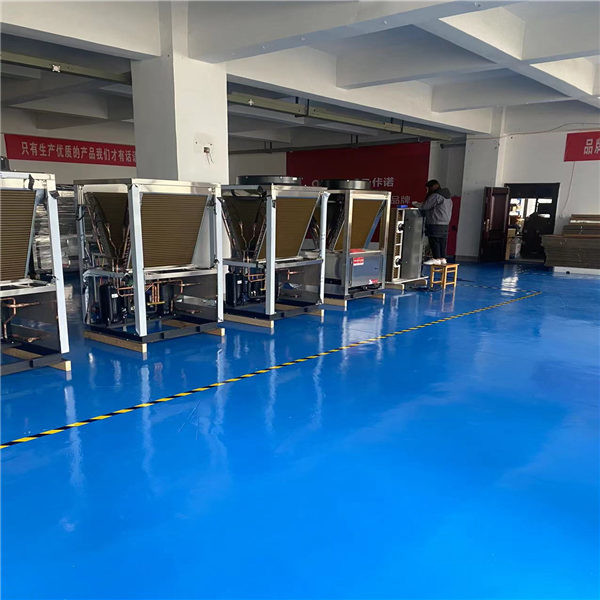

Pompes à chaleur commerciales aérothermiques ou hydrothermiques utilisant du CO2 comme réfrigérant
| Type d'unité | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Spécifications | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Alimentation | Trois phases cinq fils 380V/50Hz | ||||||
| Mode de chauffage | Chaleur directe/type cycle | ||||||
| Condition de fonctionnement standard | Capacité de chauffage (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Puissance absorbée (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Débit d'eau chaude (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Condition de haute température | Capacité de chauffage (kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Puissance absorbée (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Débit d'eau chaude (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Condition de basse température | Capacité de chauffage (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Puissance absorbée (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Débit d'eau chaude (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Informations sur les composants | Taille du raccord de tuyau d'eau | DN20 | DN25 | DN32 | DN40 | ||
| Échangeur de chaleur d'eau | Échangeur de chaleur à plaques ou à manchons | ||||||
| Échangeur de chaleur d'air | Ailette en aluminium pour tube de cuivre | ||||||
| type de compresseur | Semi-fermé à piston | ||||||
| Panneau de commande | Écran tactile couleur | ||||||
| Température de sortie maximale (°C) | 90°C | ||||||
| Réfrigérants | R744 (CO2) | ||||||
| Pression de conception (MPa) | Côté haut 15, côté bas 8 | ||||||
| Dimensions (longueur, largeur et hauteur mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Bruit (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Poids (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| CHAMP D'APPLICATION | Température de l'eau d'alimentation (°C) | 5~ 40 | |||||
| Pression de l'eau d'alimentation | 0.05~ 0.4 | ||||||
| Température de l'effluent (°C) | 55~ 90 | ||||||
| Débit maximum | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Température ambiante (°C) | '-20~43 | ||||||
![]()
![]()
| MOQ: | Négociable |
| Price: | negotiable |
| Emballage Standard: | paquet standard d'exportation, ou selon la demande de client |
| Période De Livraison: | 1-30 jours ouvrables |
| Mode De Paiement: | L/C, D/A, D/P, T/T, Western Union, |
| Capacité D'approvisionnement: | 80000pcs/year |
Puissance des pompes à chaleur aérothermiques ou hydrothermiques utilisant du CO2 comme réfrigérant
Le contrôleur de pompe à chaleur au dioxyde de carbone, la pompe à chaleur au dioxyde de carbone comprend un compresseur, un ventilateur, une pompe à eau, une vanne d'expansion électronique, une vanne à trois voies, un évaporateur et un échangeur de chaleur, et le contrôleur comprend un capteur de température, qui est disposé sur la pompe à chaleur au dioxyde de carbone et est utilisé pour détecter la température de chaque point clé ; contrôle de pression haute pression, qui est réglé à la sortie du compresseur, détecte si la pression de la pompe à chaleur au dioxyde de carbone dépasse la limite supérieure définie et envoie un signal au MCU ; contrôle de pression basse pression, qui est réglé à l'entrée du compresseur, détecte si la pression de la pompe à chaleur au dioxyde de carbone est inférieure à la limite inférieure définie et envoie un signal au MCU ; le module de commande de relais est utilisé pour commander le compresseur, le ventilateur et la vanne à trois voies ; le module de commande de la pompe à eau est utilisé pour régler la vitesse de la pompe à eau ; le module de commande de la vanne d'expansion électronique est utilisé pour commander la vanne d'expansion électronique. Le contrôleur résout efficacement des problèmes complexes tels que le coût élevé du système de contrôle, le diagnostic intelligent des pannes et le fonctionnement économe en énergie et efficace, et optimise le système de contrôle grâce à l'analyse et au traitement des données en temps réel.
Un système de séchage de boues à pompe à chaleur au dioxyde de carbone, le système de séchage de boues à pompe à chaleur au dioxyde de carbone comprend : une unité de séchage de boues, l'unité de séchage de boues est utilisée pour sécher les boues afin d'obtenir des boues séchées et de l'air chaud humide ; et une pompe à chaleur au dioxyde de carbone Une unité, l'unité de pompe à chaleur au dioxyde de carbone est utilisée pour transformer l'air chaud et humide entrant dans l'unité de pompe à chaleur au dioxyde de carbone depuis l'unité de séchage de boues en air sec à haute température, puis pour renvoyer l'air sec à haute température à l'unité de séchage de boues, l'air sec à haute température est utilisé comme source de chaleur pour sécher les boues. Le modèle d'utilité adopte une unité de pompe à chaleur au CO2 supercritique, la température d'échappement du compresseur est élevée, la chaleur latente du CO2 est élevée et non condensable, de sorte que la température de la sortie d'air chaud peut atteindre plus de 100 °C, et l'efficacité de séchage est considérablement améliorée
Le système de chauffage direct à plusieurs réservoirs en série de pompes à chaleur au dioxyde de carbone comprend : une unité de pompe à chaleur au dioxyde de carbone et des réservoirs d'eau, et est caractérisé en ce que : les réservoirs d'eau sont plusieurs et sont connectés en série les uns aux autres, et une vanne d'arrêt est disposée entre deux réservoirs d'eau adjacents ; La sortie d'eau de l'unité de pompe à chaleur est connectée au premier réservoir d'eau, et le port de retour d'eau de l'unité de pompe à chaleur au dioxyde de carbone est connecté au réservoir d'eau terminal ; la sortie d'eau du premier réservoir d'eau est connectée à l'entrée d'eau de l'équipement de chauffage, et le réservoir d'eau terminal est connecté à l'entrée d'eau de l'équipement de chauffage ; Une branche d'alimentation en eau du robinet est également prévue sur la branche d'alimentation en eau entre l'unité de pompe à chaleur au dioxyde de carbone et le premier réservoir d'eau. Le modèle d'utilité a une structure simple, une installation et un réglage pratiques, améliore la stabilité de l'unité, réduit les coûts de maintenance et de matériaux, et améliore l'efficacité de l'échange de chaleur de l'échangeur de chaleur de la pompe à chaleur au dioxyde de carbone transcritique.
Pompes à chaleur commerciales aérothermiques ou hydrothermiques utilisant du CO2 comme réfrigérant
| Type d'unité | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Spécifications | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Alimentation | Trois phases cinq fils 380V/50Hz | ||||||
| Mode de chauffage | Chaleur directe/type cycle | ||||||
| Condition de fonctionnement standard | Capacité de chauffage (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Puissance absorbée (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Débit d'eau chaude (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Condition de haute température | Capacité de chauffage (kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Puissance absorbée (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Débit d'eau chaude (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Condition de basse température | Capacité de chauffage (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Puissance absorbée (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Débit d'eau chaude (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Informations sur les composants | Taille du raccord de tuyau d'eau | DN20 | DN25 | DN32 | DN40 | ||
| Échangeur de chaleur d'eau | Échangeur de chaleur à plaques ou à manchons | ||||||
| Échangeur de chaleur d'air | Ailette en aluminium pour tube de cuivre | ||||||
| type de compresseur | Semi-fermé à piston | ||||||
| Panneau de commande | Écran tactile couleur | ||||||
| Température de sortie maximale (°C) | 90°C | ||||||
| Réfrigérants | R744 (CO2) | ||||||
| Pression de conception (MPa) | Côté haut 15, côté bas 8 | ||||||
| Dimensions (longueur, largeur et hauteur mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Bruit (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Poids (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| CHAMP D'APPLICATION | Température de l'eau d'alimentation (°C) | 5~ 40 | |||||
| Pression de l'eau d'alimentation | 0.05~ 0.4 | ||||||
| Température de l'effluent (°C) | 55~ 90 | ||||||
| Débit maximum | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Température ambiante (°C) | '-20~43 | ||||||
![]()
![]()
