| MOQ: | Négociable |
| Price: | negotiable |
| Emballage Standard: | paquet standard d'exportation, ou selon la demande de client |
| Période De Livraison: | 1-30 jours ouvrables |
| Mode De Paiement: | L/C, D/A, D/P, T/T, Western Union, |
| Capacité D'approvisionnement: | 80000pcs/year |

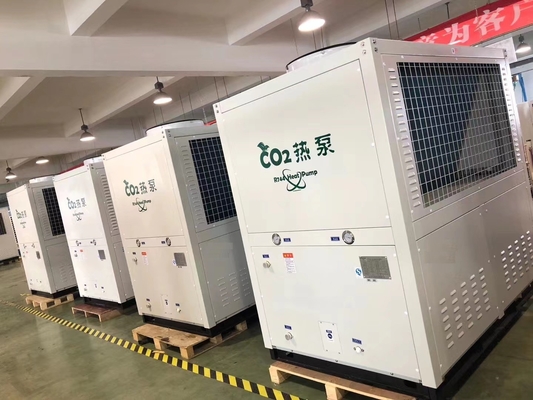

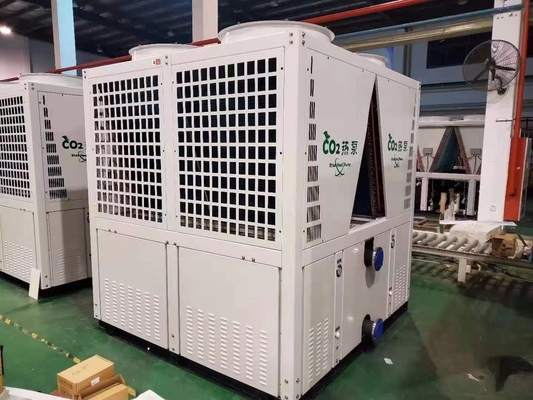

Introduction du principe de la pompe à chaleur à source d'air/source d'eau au CO2 R744 pour usage commercial 37kw pour eau chaude
La pompe à chaleur au dioxyde de carbone comprend une enveloppe, une plaque de séparation disposée horizontalement dans l'enveloppe, un ensemble échangeur de chaleur fixé au-dessus de la plaque de séparation, et l'ensemble échangeur de chaleur comprend des échangeurs de chaleur disposés obliquement des deux côtés de la plaque de séparation, et l'ensemble échangeur de chaleur est disposé au-dessus de l'ensemble échangeur de chaleur. Il y a un ventilateur. Dans la présente invention, un déflecteur transversal est disposé à l'intérieur du boîtier, le déflecteur divise le boîtier en espaces supérieur et inférieur, l'ensemble échangeur de chaleur est installé au-dessus du déflecteur, et le système de tuyauterie et le système de circulation sont installés dans l'espace en dessous du déflecteur, l'ensemble échangeur de chaleur et le système de tuyauterie sont séparés par la plaque de séparation pour éviter la convection entre l'échangeur de chaleur et le système de tuyauterie, empêchant ainsi l'influence mutuelle entre les deux, ce qui est propice au fonctionnement normal de la pompe à chaleur au dioxyde de carbone
Le système de pompe à chaleur adopté implique un séparateur gaz-liquide pour un système de pompe à chaleur au dioxyde de carbone. Le séparateur gaz-liquide pour système de pompe à chaleur au dioxyde de carbone comprend un corps cylindrique avec une entrée d'air et une sortie d'air. L'entrée d'air est munie d'un tuyau d'entrée d'air, et la sortie d'air est connectée à un tuyau de retour d'huile. Le tuyau de retour d'huile est en forme de "U". Une extrémité du tuyau de retour d'huile communique avec la sortie d'air, l'autre extrémité du tuyau de retour d'huile est suspendue dans l'air et décalée par rapport à l'axe du tuyau d'admission, et au moins un trou de retour d'huile est disposé radialement au niveau du coude du tuyau de retour d'huile. Le modèle d'utilité présente les avantages de réaliser efficacement la fonction de séparation gaz-liquide du système de pompe à chaleur au dioxyde de carbone, le liquide qui est le mélange d'huile lubrifiante et de dioxyde de carbone liquide retournant en douceur au compresseur à un débit constant, évitant ainsi l'occurrence d'accidents de "coup de liquide" ou de "cylindre brûlant" et similaires.
Paramètres de la pompe à chaleur à source d'air/source d'eau au CO2 R744 pour usage commercial 37kw pour eau chaude
| Type d'unité | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Spécifications | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Alimentation électrique | Triphasé cinq fils 380V/50Hz | ||||||
| Mode de chauffage | Chaleur directe/type cyclique | ||||||
| Condition de fonctionnement standard | Capacité de chauffage (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Puissance absorbée (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Débit d'eau chaude (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Condition de haute température | Capacité de chauffage (kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Puissance absorbée (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Débit d'eau chaude (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Condition de basse température | Capacité de chauffage (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Puissance absorbée (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Débit d'eau chaude (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Informations sur les composants | Taille du raccord de tuyau d'eau | DN20 | DN25 | DN32 | DN40 | ||
| Échangeur de chaleur d'eau | Échangeur de chaleur à plaques ou à chemise | ||||||
| Échangeur de chaleur d'air | Ailette en aluminium pour tube de cuivre | ||||||
| type de compresseur | Semi-hermétique à piston | ||||||
| Panneau de commande | Écran tactile couleur | ||||||
| Température de sortie maximale (°C) | 90°C | ||||||
| Réfrigérants | R744 (CO2) | ||||||
| Pression de conception (MPa) | Côté haut 15, côté bas 8 | ||||||
| Dimensions (longueur, largeur et hauteur mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Bruit (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Poids (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| DOMAINE d'utilisation | Température de l'eau d'alimentation (°C) | 5~ 40 | |||||
| Pression de l'eau d'alimentation | 0.05~ 0.4 | ||||||
| Température d'effluent (°C) | 55~ 90 | ||||||
| Débit maximum | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Température ambiante (°C) | '-20~43 | ||||||
![]()
![]()
