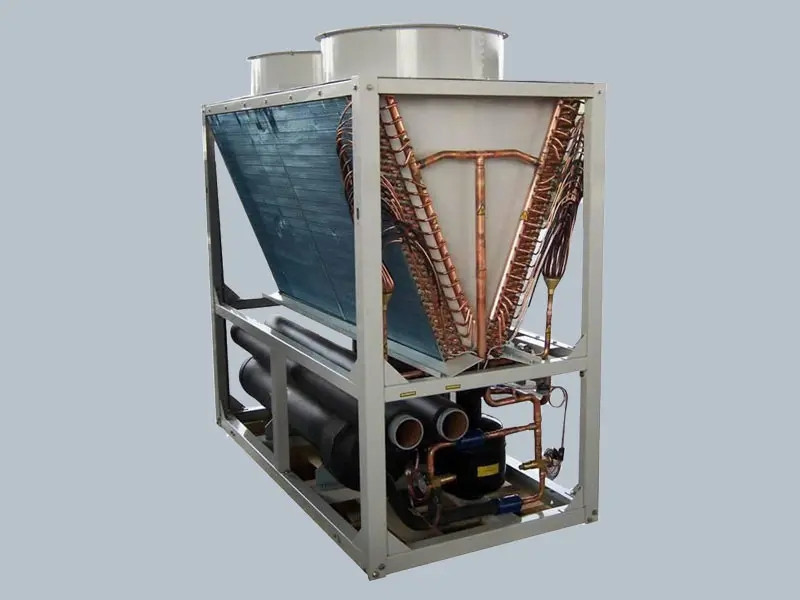

Introduction de 25 kilowatts de cascade d'air de source à chaleur de sortie réfrigérante de la pompe R410A d'eau chaude de 90 degrés
Pour des pompes à chaleur, cascader est une solution pour utiliser le système entre des différences plus larges de la température de source et des médias d'évier. En conséquence, plus (pour chaque cycle un) on peut utiliser des compresseurs encore plus petits d'un qui a le résultat favorable de moins d'insuffisances d'énergie.
Quelle est une pompe à chaleur de cascade ?
La pompe à chaleur de cascade se compose de 4 systèmes : le circuit de refroidissement effrayant, le cycle de réfrigération à basse température utilisant R22, le cycle à hautes températures de pompe à chaleur utilisant R134a et le système d'eau chaude. La pompe à chaleur de cascade produit chacun des deux a refroidi l'eau pour l'application de refroidissement et l'eau chaude pour l'application de chauffage.
Un système d'eau chaude de pompe à chaleur de cascade pour l'inactivation à hautes températures du nouveau syndrôme respiratoire aigu grave en eaux d'égout médicales inclut un sous-système d'eau chaude de pompe à chaleur de cascade et un sous-système à hautes températures de traitement des eaux usées de stérilisation. Le sous-système d'eau chaude de pompe à chaleur de cascade inclut un premier cycle de chauffage de compression et le deuxième cycle de compression et de chauffage, la première compression et le cycle de chauffage inclut un premier compresseur, un vaporisateur de condensation, un régénérateur, une première valve de commande de puissance, et un vaporisateur composé qui sont reliés dans l'ordre ; le deuxième cycle de compression et de chauffage inclut a séquentiellement relié le deuxième compresseur, le refroidisseur d'air, la deuxième valve de commande de puissance et le vaporisateur de condensation ; le sous-système à hautes températures de traitement des eaux usées de stérilisation inclut le cycle de traitement secondaire d'eaux d'égout et la piscine de position de stockage de chaleur. Le système peut non seulement exécuter la stérilisation et le traitement à hautes températures de stérilisation sur des eaux d'égout contenant un grand nombre de micro-organismes pathogènes, polluants chimiques et polluants radioactifs, mais également récupérer la chaleur résiduelle des eaux d'égout médicales à décharger pour préchauffer les eaux d'égout qui n'ont pas été soumises à la stérilisation à hautes températures. L'avantage économiseur d'énergie du système est amélioré.
Une méthode et un dispositif pour commander arrêt/marche d'un compresseur de dégivrage de pompe à chaleur de cascade ; la méthode comporte : détectant si le premier système remplit la condition de dégivrage ; si le premier système remplit la condition de dégivrage, selon un contrôle arrêt/marche préréglé les règles commandent le premier compresseur primaire à allumer pour le dégivrage ; commandez le deuxième système pour entrer le mode de chauffage ; l'incorporation de l'application actuelle coordonne l'action de dégivrage du compresseur selon les règles arrêt/marche de contrôle pour éviter la pompe à chaleur de cascade pendant le dégivrage, la protection à haute pression latérale primaire ou la protection secondaire de basse pression de côté est déclenchée pour améliorer l'efficacité de dégivrage. En même temps, le deuxième système est chauffé pour éviter une baisse soudaine dans la température de l'eau et pour assurer la stabilité du processus de dégivrage.
| Spéc. | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| tension | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz |
| Capacité de chauffage nominale (eau chaude) | 25kW | 52kW | 102kW | 150kW |
| Puissance d'entrée nominale de capacité de chauffage | 8kW | 16.5kW | 33kW | 48kW |
| Capacité de chauffage de basse température (eau chaude) | 18kW | 36.5kW | 72kW | 110kW |
| Puissance d'entrée de chauffage de basse température | 6kW | 12kW | 24kW | 36kW |
| Puissance d'entrée maximum | 13kW | 26kW | 52kW | 78kW |
| Courant maximum d'opération | 35A | 70A | 140A | 210A |
| Capacité de chauffage nominale (chauffage) | 21kW | 42kW | 84kW | 125kW |
| Puissance d'entrée nominale de chauffage | 7kW | 14kW | 28kW | 42kW |
| Chauffage de basse température (chauffage) | 18kW | 36kW | 79kW | 108kW |
| Puissance d'entrée de chauffage de basse température | 6kW | 12kW | 24kW | 36kW |
| Écoulement d'eau évalué | ³ /h de 3.5m | ³ /h de 7m | ³ /h de 14m | ³ /h de 21m |
| Nom/quantité réfrigérants d'injection | R410A/R134a (5500g/4200g) | R410A/R134a (5500g/4200g) *2 | R410A/R134a (5500g/4200g) *4 | R410A/R134a (5500g/4200g) *6 |
| résistance latérale de l'eau | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| bruit | ≤62dB (A) | ≤68dB (A) | ≤72dB (A) | ≤76dB (A) |
| Pression d'utilisation permise sur l'échappement côté de /suction |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| Pression maximale permise de côté pression à haute pression/basse | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| Pression d'utilisation maximum d'échangeur de chaleur | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| taille (L*W*H) millimètre | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| Poids | 160kg | 318kg | 630kg | 950kg |
| Niveau antichoc | Je | |||
| niveau imperméable | IPX4 | IPX4 | IPX4 | IPX4 |
| Connexion | DN32 (extérieur) | DN40 (extérieur) | DN54 (bride) | DN65 (bride) |
| Prix unitaire USD/ensemble | 3607 | 6725 | 13115 | 19680 |
| Conditions de chauffage : (eau chaude) : L'à bulbe sèche ambiant est 20°C, le thermomètre humide ambiant est 15°C, la température de l'eau initiale est 15°C, et la température de l'eau finale est 75°C. -7°C à bulbe sèche environnemental, thermomètre humide ambiant -8°C, température de l'eau initiale 6°C, et température de l'eau d'extrémité 75°C. Dispositif de chauffage universel de terminal Condition de chauffage : (chauffage) L'à bulbe sèche ambiant est 7°C, le thermomètre humide ambiant est 6°C, et la température de l'eau effluente est 75°C. -7°C à bulbe sèche environnemental, thermomètre humide ambiant -8°C, température de l'eau effluente 75°C. |
||||
