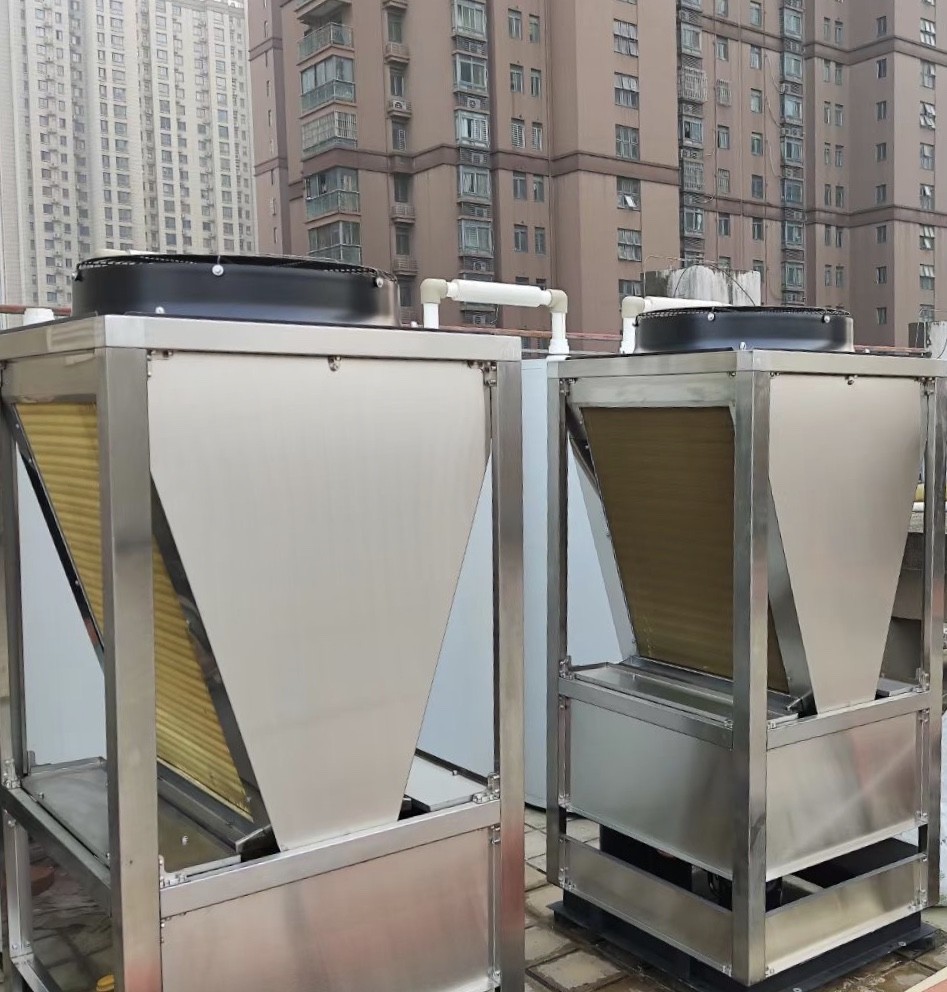

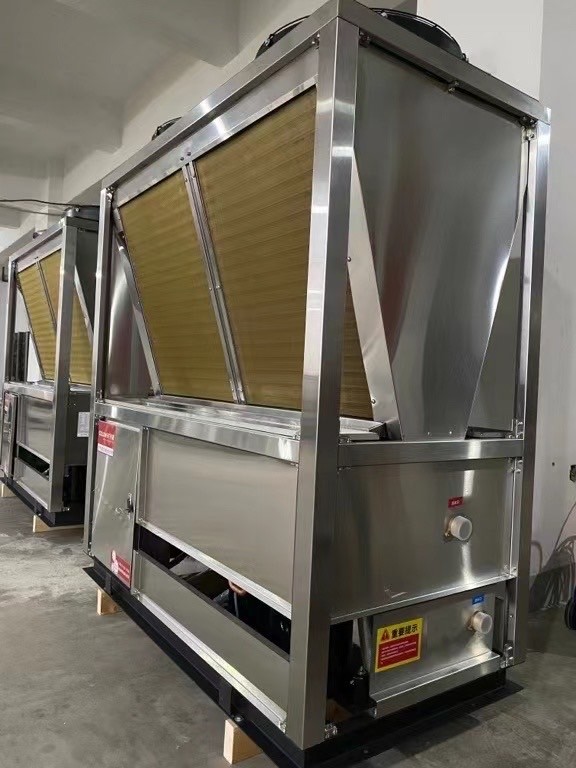

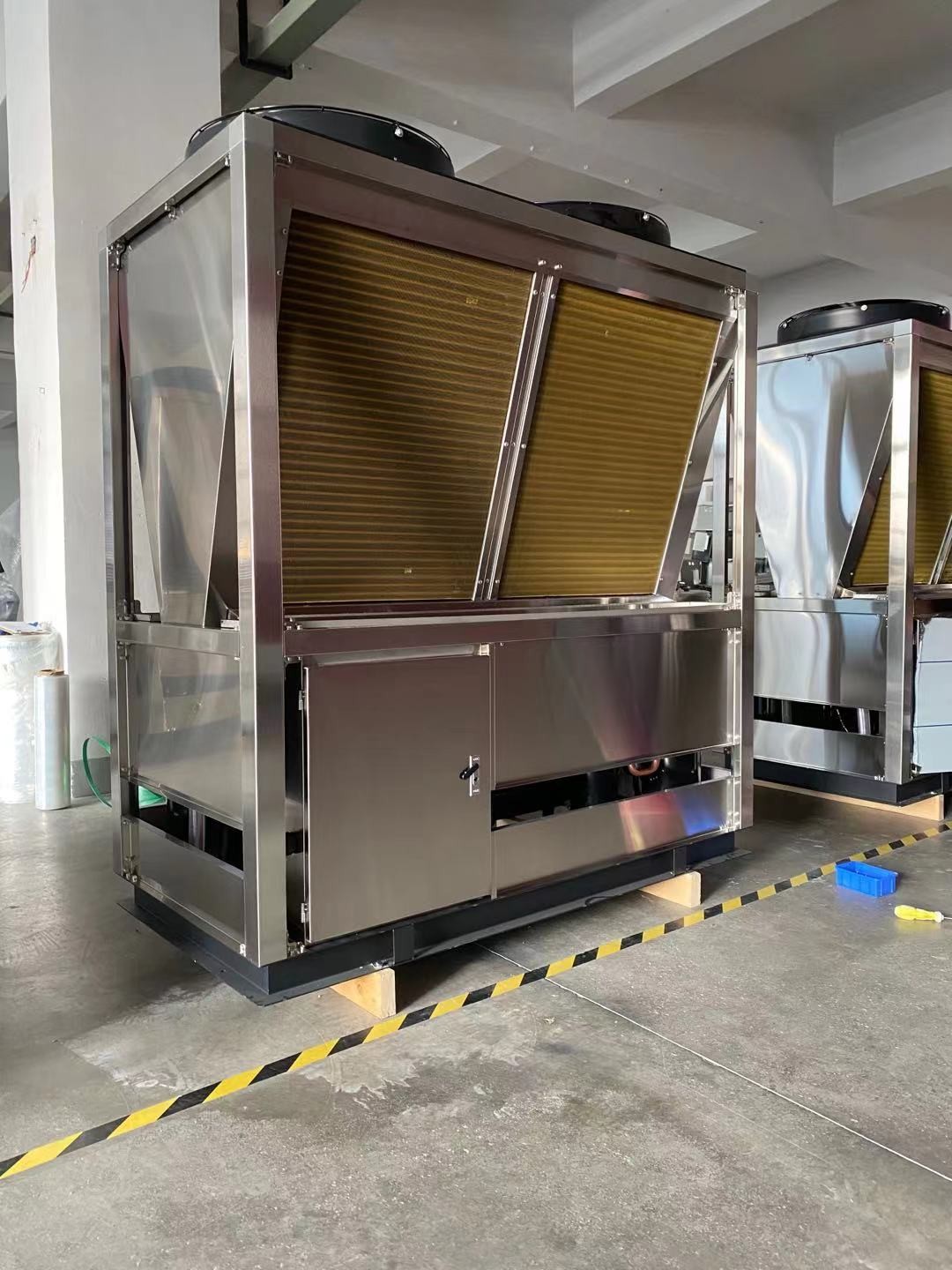

Principe de pompe à chaleur eau-air chaude à hautes températures de source du degré R410A d'acier inoxydable 85
Le principe de base de fonctionnement de l'unité à hautes températures cascadée de pompe à chaleur de source d'air est basé sur l'inverse
Principe de cycle de Carnot. Le système liquide de travail est divisé en système de niveau de circulation de basse température et
un système de niveau à hautes températures de circulation. Le gaz à basse pression est comprimé dans une milieu-température et
la milieu-pression intoxiquent par le compresseur à basse température d'étape, et entrent dans l'échangeur de chaleur intermédiaire à
condensez dans un état liquide pour libérer la chaleur. Le milieu de travail liquide est décomprimé et augmenté par
la valve d'expansion et revient alors à l'aileron dans l'échangeur de chaleur, la chaleur d'évaporation est absorbée encore à
accomplissez un cycle de basse température ; en même temps, le milieu de travail liquide de la machine à hautes températures
absorbe la chaleur transmise par l'étape de basse température dans l'échangeur de chaleur intermédiaire et s'évapore
dans un gaz de la température moyenne et de basse pression, et le gaz de basse pression est comprimé par la basse pression
compresseur d'étape. Le gaz de la milieu-température et de milieu-pression est comprimé dans une haute température et
gaz à haute pression par un compresseur à hautes températures, qui est condensé dans un état liquide dans un échangeur de chaleur
pour libérer la chaleur pour produire l'eau chaude à hautes températures. Dans l'échangeur de chaleur intermédiaire, la chaleur d'évaporation
est absorbé encore pour accomplir un cycle de basse température ; pendant le cycle de échange, l'effet de la production
de l'eau chaude à hautes températures à une température ambiante de basse température est réalisée.
Force de pompe à chaleur eau-air chaude à hautes températures de source du degré R410A d'acier inoxydable 85
Tem élevé de l'eau de débouché
Aucun besoin de chauffage électrique pendant l'hiver, l'énergie économisante et l'électricité. Quand la température ambiante extérieure est aussi basse que -30°C,
la température de l'eau de débouché de 85°C peut encore être maintenue.
M o d u l par r d e s I g n, m e e t v a r i o u s nord-est e d s
Avec la conception modulaire, chaque système peut réaliser la combinaison libre des unités multiples, qui peuvent facilement répondre aux divers besoins de construction. Si une unité dans la combinaison de module échoue,
les autres unités peuvent fonctionner normalement, la représentation d'opération de secours est supérieure, et l'utilisation est plus assurée
S t r o n g un d un p t a b I l I t y t o e n v I r o n m e n t a n d h e a t l o un d
L'unité peut fonctionner stablement à une température ambiante de -35~50, et la température de l'eau chaude peut atteindre 90, qui est
approprié pour différentes applications de chauffage de demande.
I n t e l l I g e n t n o n - expédition de la république fédérale o s t c o n t I n u o u de s e n s I n g d e et h e de manipulation par NG de t i
Technologie de dégivrage de non-détection rapide intelligente, considérablement réduisant le nombre de temps de dégivrage et de dégivrage.
l'intervalle de dégivrage est prolongé à 7 heures au plus long, et le chauffage continue sans se sentir chaud et froid !
S u p e r l o W t e m.p e r par t u r e h e un t i n g p e r f o r m un n c e
Principe de fonctionnement : Le système à deux étages d'accouplement de cascade est divisé en système de circulation d'étape de basse température et haute
système de circulation d'étape de la température, qui réduit le taux de compression de l'opération d'unité et améliore la basse température
efficacité d'opération de l'unité.
I n d o o r un n d o u t d o o r l I n k a g la communauté européenne o n t r o l, I n t e l l I g e n t o nord-est - h un n d c o n t r o l
Le contrôleur de température de l'unité et du chauffage par le sol d'intérieur de bobine de fan est
commandé par la tringlerie avec l'unité principale extérieure. Quand tout terminal
le contrôleur est allumé, l'unité principale est automatiquement allumé. Quand
tous les contrôles terminaux sont arrêtés, l'unité principale est automatiquement
arrêtée, et l'application de système est plus économiseuse d'énergie.
M u l t i p l e p r o t la communauté européenne t I o n s e n s u r e t h e s un o F-E p e r par t i o n o f t h e s y s t e m
Le centre serveur a 11 protections à vérification automatique d'équipement, y compris la protection de pression de protection de la température d'échappement de compresseur, à niveau dominant et basse,
double protection d'antigel et contre la chaleur, protection de surcharge de moteur de fan, protection fréquente de limite de début, et fonction de récupération de mémoire de puissance- pour protéger
unité et l'employer sans risque.
Spécifications de pompe à chaleur eau-air chaude à hautes températures de source du degré R410A d'acier inoxydable 85
| Spéc. |
KFXRS-25II/GW |
KFXRS-52II/GW |
KFXRS-102II/GW |
KFXRS-150II/GW |
| tension |
380V 3N~50Hz |
380V 3N~50Hz |
380V 3N~50Hz |
380V 3N~50Hz |
| Capacité de chauffage nominale (eau chaude) |
25kW |
52kW |
102kW |
150kW |
| Puissance d'entrée nominale de capacité de chauffage |
8kW |
16.5kW |
33kW |
48kW |
| Capacité de chauffage de basse température (eau chaude) |
18kW |
36.5kW |
72kW |
110kW |
| Puissance d'entrée de chauffage de basse température |
6kW |
12kW |
24kW |
36kW |
| Puissance d'entrée maximum |
13kW |
26kW |
52kW |
78kW |
| Courant maximum d'opération |
35A |
70A |
140A |
210A |
| Capacité de chauffage nominale (chauffage) |
21kW |
42kW |
84kW |
125kW |
| Puissance d'entrée nominale de chauffage |
7kW |
14kW |
28kW |
42kW |
| Chauffage de basse température (chauffage) |
18kW |
36kW |
79kW |
108kW |
| Puissance d'entrée de chauffage de basse température |
6kW |
12kW |
24kW |
36kW |
| Écoulement d'eau évalué |
³ /h de 3.5m |
³ /h de 7m |
³ /h de 14m |
³ /h de 21m |
| Nom/quantité réfrigérants d'injection |
R410A/R134a (5500g/4200g) |
R410A/R134a (5500g/4200g) *2 |
R410A/R134a (5500g/4200g) *4 |
R410A/R134a (5500g/4200g) *6 |
| résistance latérale de l'eau |
≤55kPa |
≤65kPa |
≤85kPa |
≤95kPa |
| bruit |
≤62dB (A) |
≤68dB (A) |
≤72dB (A) |
≤76dB (A) |
Pression d'utilisation permise sur l'échappement
côté de /suction |
4.5MPa/0.15MPa |
4.5MPa/0.15MPa |
4.5MPa/0.15MPa |
4.5MPa/0.15MPa |
| Pression maximale permise de côté pression à haute pression/basse |
4.5MPa |
4.5MPa |
4.5MPa |
4.5MPa |
| Pression d'utilisation maximum d'échangeur de chaleur |
4.5MPa |
4.5MPa |
4.5MPa |
4.5MPa |
| taille (L*W*H) millimètre |
780*820*1780 |
1550*780*1780mm |
1570*1550*1850mm |
2360*1550*1850mm |
| Poids |
160kg |
318kg |
630kg |
950kg |
| Niveau antichoc |
Je |
| niveau imperméable |
IPX4 |
IPX4 |
IPX4 |
IPX4 |
| Connexion |
DN32 (extérieur) |
DN40 (extérieur) |
DN54 (bride) |
DN65 (bride) |
| Prix unitaire USD/ensemble |
3607 |
6725 |
13115 |
19680 |
Conditions de chauffage : (eau chaude) :
L'à bulbe sèche ambiant est 20°C, le thermomètre humide ambiant est 15°C, la température de l'eau initiale est 15°C, et la température de l'eau finale est 75°C.
-7°C à bulbe sèche environnemental, thermomètre humide ambiant -8°C, température de l'eau initiale 6°C, et température de l'eau d'extrémité 75°C.
Dispositif de chauffage universel de terminal
Condition de chauffage : (chauffage)
L'à bulbe sèche ambiant est 7°C, le thermomètre humide ambiant est 6°C, et la température de l'eau effluente est 75°C.
-7°C à bulbe sèche environnemental, thermomètre humide ambiant -8°C, température de l'eau effluente 75°C. |
|
Accueil à entrer en contact pour d'autres détails
