1. Quel est un chauffe-eau de pompe à chaleur de CO2 ?
La pompe à chaleur de CO2 est un système de pompe à chaleur qui emploie le CO2 comme réfrigérant. Puisque le code réfrigérant de CO2 est R-744, la pompe à chaleur de CO2 s'appelle également la pompe à la chaleur R744.
2. principe de fonctionnement de pompe à chaleur de CO2
Le principe de travail de la pompe à chaleur de CO2 est fondamentalement identique que celui de la pompe à chaleur ordinaire. Pendant le temps réglé, quand la température de l'eau de la cuve de stockage d'eau chaude est inférieure à la valeur réglée du contrôleur de température, la pompe à chaleur, la fan et la pompe d'eau en circulation sont automatiquement mises en marche, et la fan dessine l'air dans le vaporisateur. Après que le milieu de chaleur dans le vaporisateur absorbe l'énergie calorifique dans le ciel, il est pressurisé par la pompe à chaleur (compresseur) pour produire de la haute température, et alors la chaleur est libérée à l'eau par l'échangeur de chaleur pour augmenter la température de l'eau, et le milieu de chaleur traverse la valve de commande de puissance après refroidissement. Le retour au vaporisateur, répétant le dégagement d'absorption de la chaleur et de chaleur, jusqu'à la température de l'eau passionnée atteint la température réglée, la pompe à chaleur et le travail d'arrêt de fan.
3. Avantages de chauffe-eau de pompe à chaleur de CO2 :
1) La capacité de refroidissement par volume unitaire de CO2 est plusieurs fois qui d'autres réfrigérants. Ses excellentes caractéristiques d'écoulement et de transfert de chaleur peuvent de manière significative réduire la taille du compresseur et du système, rendant le système entier très compact ;
2) Le réfrigérant de CO2 n'exerce presque aucun effet destructif sur la couche d'ozone, et le GWP est également bas ;
3) Le haut réfrigérant de CO2 d'efficacité thermique combiné avec les frais creux de l'électricité la nuit réduira considérablement des frais d'exploitation ;
4) La bonne représentation et la stabilité chimique, CO2 est sûre, non-toxique, inflammable, appropriée pour différentes huiles de graissage et pièces et matériaux mécaniques communs, et ne se décomposera pas pour produire les gaz nocifs même à températures élevées ;
5) Il a les propriétés thermo-dynamiques compatibles avec le cycle et l'équipement de réfrigération, et la chaleur de l'évaporation latente du CO2 est relativement grande ;
6) Comparé aux réfrigérants conventionnels, la compression du cycle transcritical de CO2 est relativement petite, environ 2.5-3.0, qui peuvent améliorer l'efficacité de l'exploitation du compresseur, augmentant de ce fait le coefficient de la représentation du système.
7) L'utilisation de la température d'échappement de CO2 est plus haute, peut obtenir à la température plus élevée l'eau chaude, réglable de l'ordre de 55~90℃ ; La pompe à chaleur de CO2 peut fonctionner à -20℃, même dans l'environnement froid grave peut également fournir l'eau 90℃ chaude.
8) Le CO2 est une substance naturelle inépuisable et inépuisable sur la terre. Comme milieu de travail réfrigérant naturel, le CO2 est considéré comme CFC dû à sa protection de l'environnement, non-toxicité et excellentes caractéristiques transcritical de cycle. Le meilleur remplaçant pour des réfrigérants.
4. La différence avec la pompe à chaleur ordinaire :
CO2 d'utilisation de chauffe-eau de pompe à chaleur de CO2 comme réfrigérant. Les pompes à chaleur ordinaires emploient généralement les réfrigérants favorables à l'environnement comme réfrigérant. Les principes de travail des deux sont fondamentalement identiques. Chacun des deux appartiennent au type de compression de vapeur, mais elles sont légèrement différentes. La pompe à chaleur de CO2 appartient au cycle supercritique, c.-à-d., condensant. À l'extrémité de condensateur, le CO2 ne sera pas condensé dans le liquide, alors que le réfrigérant de Fréon est condensé dans le liquide à l'extrémité de condensateur et puis étranglé.
5. Limitations de développement des pompes à chaleur de CO2 :
L'inconvénient principal du CO2 car un réfrigérant est qu'il a plus basse température critique (31.1°C) et plus élevée pression critique (7.37MPa). Particulièrement pour ce dernier, si le cycle transcritical est adopté, la pression d'utilisation du système de réfrigération de CO2 peut atteindre MPA jusqu'à 10, qui a des conditions plus rigoureuses sur la force matérielle, le cachetage et la connexion de tuyau du système. Assurément, le coût de production est également d'autres sources d'air. Plusieurs fois l'unité de pompe à chaleur.

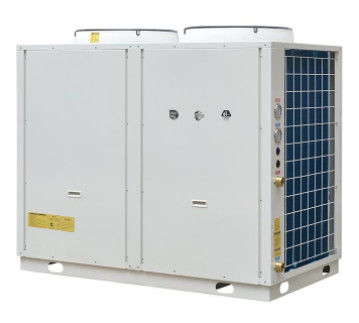

| Chauffe-eau Monobloc de pompe à chaleur de CO2 | ||||
| Type d'unité | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | |
| Caractéristiques | 7.5HP | 10HP | 15HP | |
| Alimentation d'énergie | Five-wire380V/50Hz triphasé | |||
| Mode de chauffage | Type direct de la chaleur/cycle | |||
| Condition de travail standard | Capacité de chauffage (kilowatts) | 27,5 | 36,7 | 55,1 |
| Puissance d'entrée (kilowatts) | 6,1 | 8,2 | 13,7 | |
| CANNETTE DE FIL | 4,5 | 4,5 | 4,5 | |
| Écoulement d'eau chaud (³ de m /h) | 0,59 | 0,79 | 1,18 | |
| État à hautes températures | Kilowatts de capacité de chauffage) | 23,9 | 28,5 | 51,5 |
| Puissance d'entrée (kilowatts) | 7,5 | 8,9 | 16,1 | |
| CANNETTE DE FIL | 3,2 | 3,2 | 3,2 | |
| Écoulement d'eau chaud (³ de m /h) | 0,27 | 0,33 | 0,59 | |
| État de basse température | Capacité de chauffage (kilowatts) | 17,3 | 21,4 | 34,8 |
| Puissance d'entrée (kilowatts) | 6,2 | 7,6 | 12,4 | |
| CANNETTE DE FIL | 2,8 | 2,8 | 2,8 | |
| Écoulement d'eau chaud (³ de m /h) | 0,32 | 0,4 | 0,65 | |
| Composants L'information |
Taille de joint de conduite d'eau | DN20 | DN25 | |
| Échangeur de chaleur de l'eau | Échangeur de chaleur de plat ou de douille | |||
| Échangeur de chaleur d'air | Aileron en aluminium pour le tube de cuivre | |||
| type de compresseur | échange Semi-fermé | |||
| Panneau d'opération | Écran tactile de couleur | |||
| La température maximum de débouché (℃) | 90℃ | |||
| Réfrigérants | R744 (CO2) | |||
| Pression de conception (MPA) | Côté élevé 15, bas côté 8 | |||
| Dimensions (L*W*H millimètres) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Bruit (DB) | 56 | 59 | 62 | |
| Poids (kilogrammes) | 550 | 660 | 780 | |
| PORTÉE d'utilisation | Température de l'eau d'alimentation (℃) | 5~ 40 | ||
| Pression d'eau d'alimentation | 0,05~ 0,4 | |||
| La température effluente (℃) | 55~ 90 | |||
| Écoulement maximum | 1,2 | 1,5 | 2,4 | |
| Température ambiante (℃) |
” - 20~43
|
|||
